QAE2164 QAE2174温度传感器
产品详情

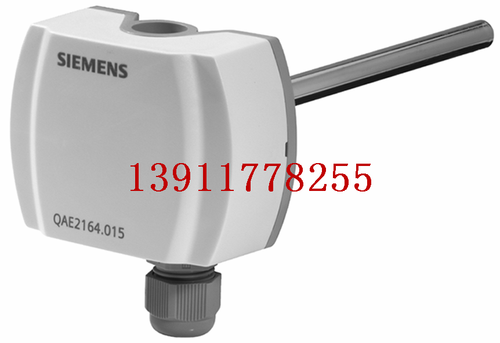

QAE2164/QAE2174温度传感器


QAE2164/QAE2174西门子温度传感器-详细介绍:


获取管内或容器内流体温度的有源传感器
工作电压:AC 24 V ±20 % /DC 13.5...35 V
信号输出:0...10V
测量范围:-10...+120 °C (R2 =出厂设置),0...100 °C (R1), 0...70 °C (R3)
探头长度:100mm


型号概览:(QAE21.4.系列)


模拟信号输出工作电压浸入长度额定压力订货型号
DC 0...10V

AC 24V
DC 13.5...35V

100mm

PN10

QAE2164.010
DC 0...10V

AC 24V
DC 13.5...35V

150mm

PN10

QAE2164.015
DC 4...20mADC 13.5...35V100mm

PN10

QAE2174.010
DC 4...20mADC 13.5...35V150mm

PN10

QAE2174.015


安装注意:保护套管,镀镍黄铜


用途:
QAE2164.010用于通风及空调设备中的以下用途:
-控制和限定供水温度
-限定回水温度
-控制生活热水温度


安装注意事项:
传感器的安装位置根据用途决定
• 用于供水温度控制(加热流体)
-泵连接流体,传感器直接放置在泵后
-泵连接回流,传感器放置在混合阀后1.5m-2m
• 用于回水温度限制
传感器应安装在弯头处,使其浸液杆或保护包能够正对流体方向,在测温处的流体必须
充分混合,如果泵连接回水,测温处必须在泵下游,离混合点至少1.5m
传感器应安装在避免使信号线从顶部进入的地方
对于所有类型的传感器,浸液长度至少60mm
传感器不必覆盖结缘材料
安装传感器时,螺纹装置或者T型片(G ½)应焊接在管子上
