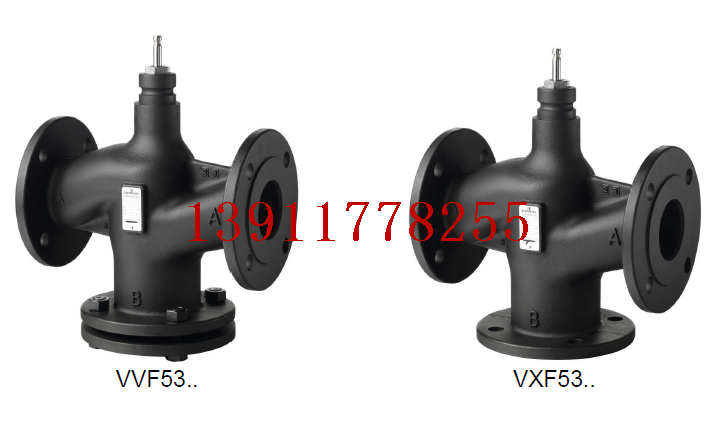

VVF53...,VXF53..系列电动二通 三通阀
产品详情

VVF53...,VXF53..系列电动二通/三通阀

西门子VVF53...,VXF53...系列电动二通/三通阀技术说明:

二通和三通法兰座阀, PN 25  VVF53..  VXF53..

属于长行程阀门系列


•  介质温度在-20…220 °C  的高性能阀门

•  球墨铸铁 EN-GJS-400-18-LT  阀体

• DN 15…150

• k vs 0.16…400 m 3 /h

•  型 法兰类型 21,  法兰设计为 B

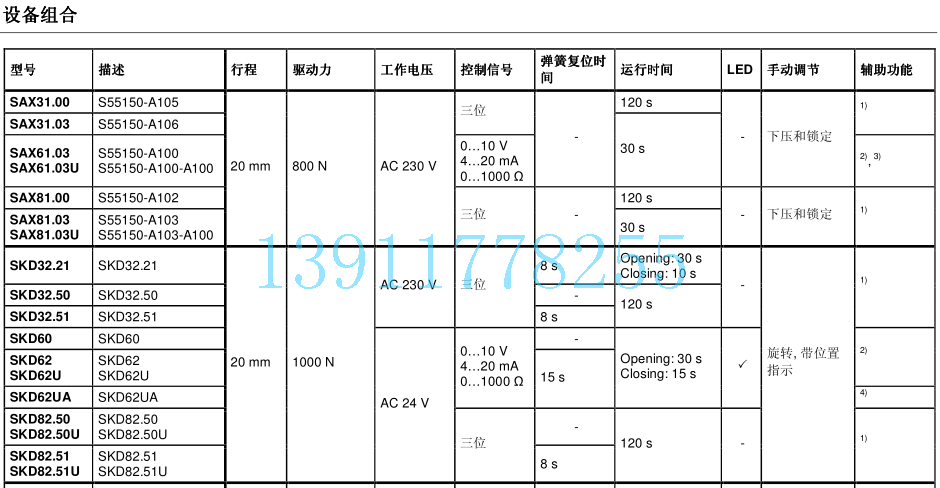

•  与 与 SAX..  或 或 SKD.., SKB.., SKC..


用途

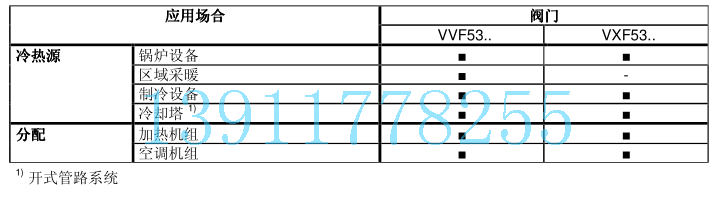

用于锅炉,区域供热和制冷设备,冷却塔,加热机组和空调机组中作为控制或截止阀门

适用于闭式或开式管路系统(注意避免气蚀)

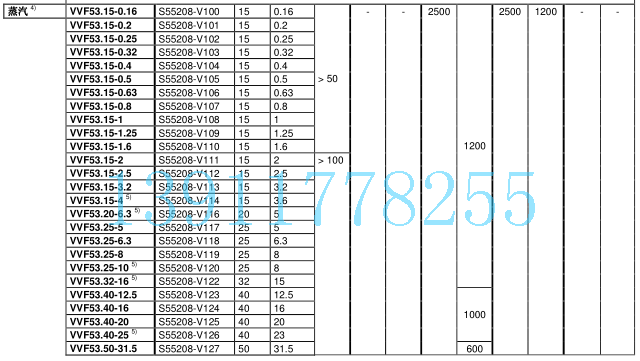

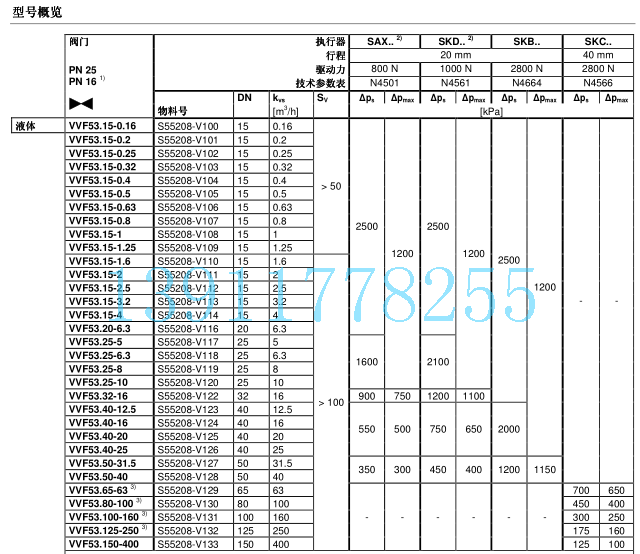

型号概览


1)

DN 15…50: 法兰尺寸适用 PN 16 和 PN 25

DN 65…150: 法兰尺寸仅适用 PN 25

2) 适用的最大介质温度是 150 °C

3) 阀门流量特性对 k

vs 值为 63 m

3 /h 阀从 90% 行程开始, 对 k

vs 值为 100, 160,和 250 m

3 /h 的阀从

80%行程开始优化成最大体积流量

4) 蒸汽介质时阀门反向安装工作

5) 降低 k

vs 值

DN  = 标称口径

k vs = 在阀门全开(H 100 ) 阀门前后阀差为 100 kPa (1 bar)时冷水 (5...30 ° C)每小时流过阀门的额定流量

S v = 可调比

∆p s = 保证电动阀安全关闭的情况下阀门两端的最大压差(关闭压差)

∆p max = 阀门两端的最大允许压差, 在此压差下电动阀在整个行程范围内保证正常工作


注意事项

当使用阀杆加热元件介质温度低于–5 °C 时, 密封函必须更换. 在此情况下, 更换的密

封函需要单独定货 (物料号: 4 284 8806 0).

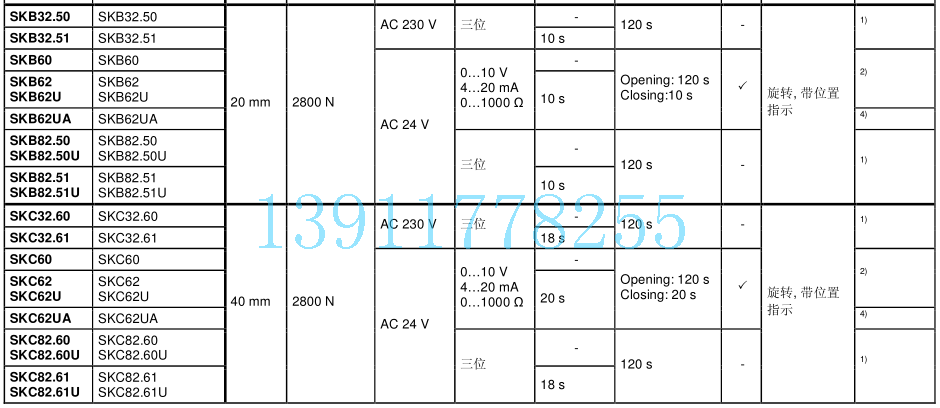

1) 辅助开关, 电位计

2)

阀位反馈, 强制控制, 阀门流量特性选择

3)

选项: 序列控制, 作用方向选择

4)

附加序列控制, 行程限制, 和正/反作用选择


技术设计和机械设计

下面的图例显示了阀门的基本设计. 结构特点, 例如阀塞的形状.


型号

描述

注释


ASZ6.5

ASZ6.5

阀杆加元件

当介质 < 0 °C


ASZ6.6

S55845-Z108




-

428488060

密封函

V..F53.. 阀门装阀加热件并介质度低于-5 °C

, 必须用此封函.




匹配件型号

物料号

附带螺栓

描述

VXF41..



ALF41B15

S55845-Z110

4x M12x90mm

此匹配是用通阀 VXF53.. 替换使用中的

DN 15

DN 15


ALF41B25

S55845-Z111

4x M12x90mm

DN 25


VXF41.. 阀门所需


ALF41B40

S55845-Z112

4x M16x90mm

•      由于两的旁口尺不同

DN 40



•        每一种径的门需相应


ALF41B50

S55845-Z113

4x M16x90mm

DN 50


•           匹配件有相数量尺寸螺帽及





密封垫圈



三通阀 VXF41..,列的 DN65…150 由三


VXF43.. 替代(参数表 N4404).

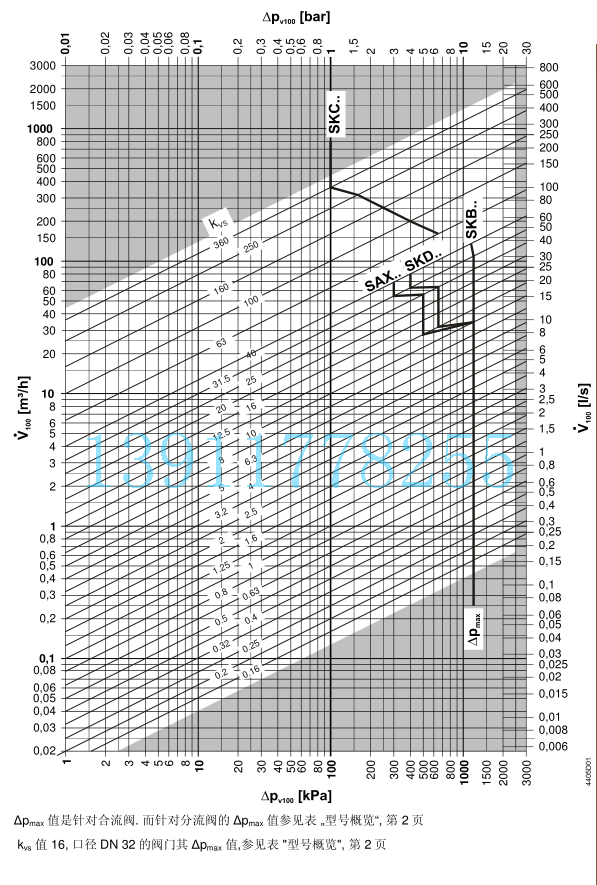

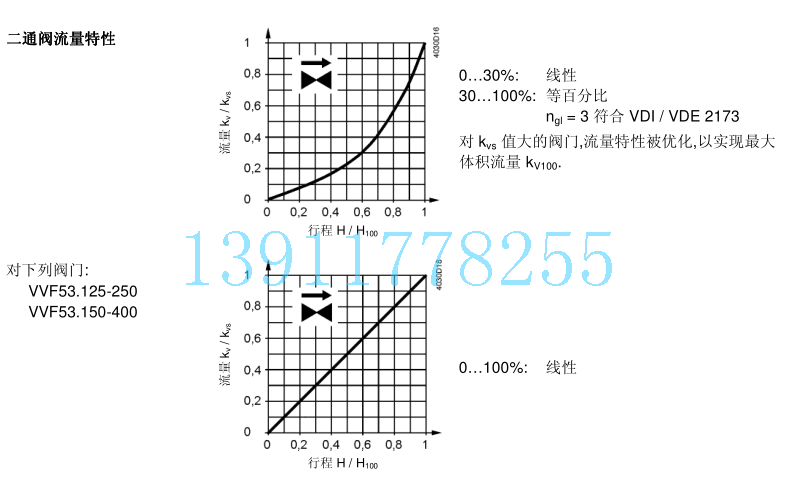

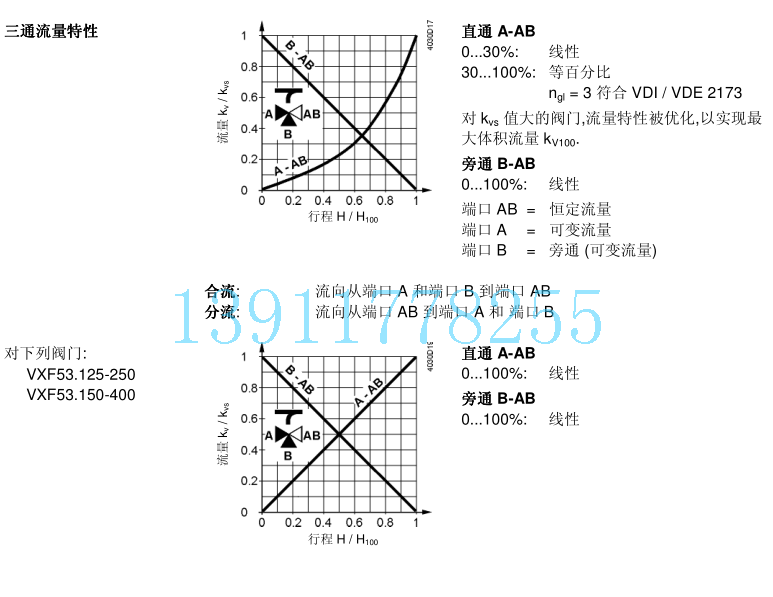

流量曲线表

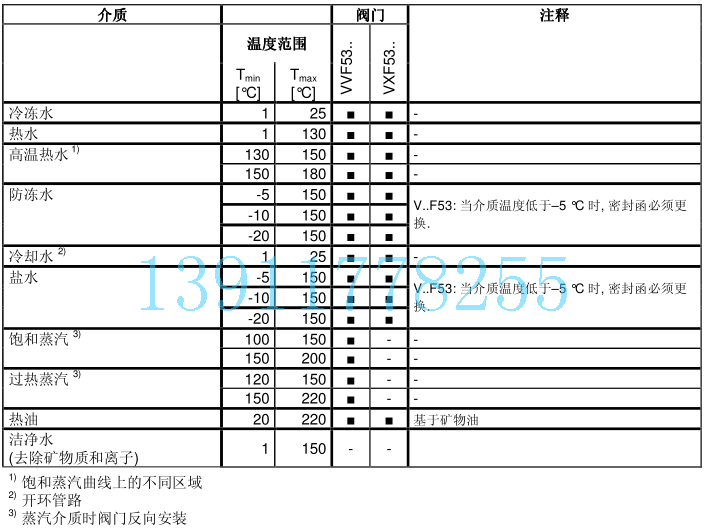

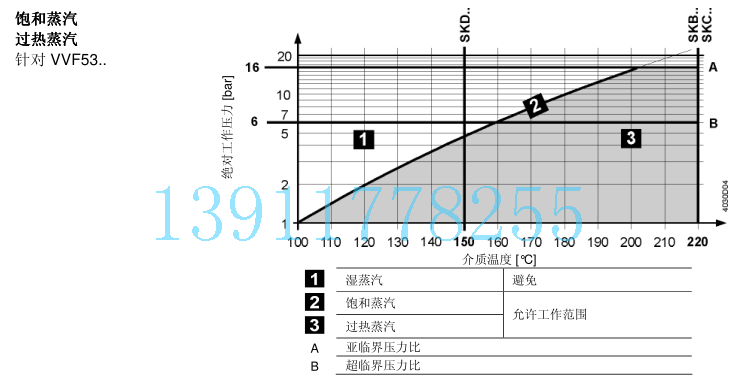

介质兼容性

和温度范围


应用场合


工程注意事项

安装位置

阀门宜安装在回程管道上, 这里的温度较低且密封函负荷也较低.

VVF53.. 阀门作为蒸汽阀使用时, 要反向安装.

污物收集器

在阀门前安装过滤器或污物收集器以确保阀门调节功能, 和长时间的使用寿命. 从阀

门和管道中处除污物, 焊渣, 等等.

气蚀

根据介质温度与压力关系限制阀门前后的压差就能避免气蚀.


安装注意事项

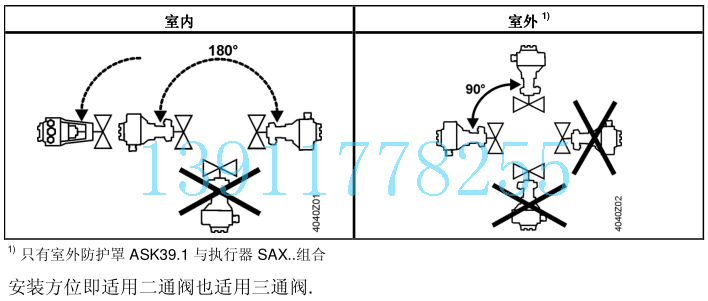

安装方位


调试注意事项

只有在阀门和执行器正确组装完毕后才可以调试阀门.

在所有安装方位上确保执行器的推杆和阀门的阀杆可靠的连接.

功能检查

阀门   直通 A →AB    旁通 B →AB

阀杆伸出     关闭     打开

阀杆缩进    打开       关闭


维护注意事项

阀门无需维护.

在进行阀门或执行器维修前:

• 停止水泵并切断电源

• 关闭截止阀

• 释放管道系统中的压力并等待管道完全冷却

如有必要, 需拆除电气连线.

由于使用了不同类型的材料, 阀门在报废前必须被拆解. 依照法律规定或生态环境要

求某些阀门部件需要特别处理.

必须遵守当地的现行法律法规.


技术参数

技术参数

功能参数额定压力PN 25

连接方式法兰

工作压力参见 "工作压力和介质温度", 第 8 页

流量特性 1)参见 "阀门流量特性", 第 7 页 泄漏率直通kvs 值的 0…0.01% ( IV 级)

旁通kvs 值的 0.5…2% 与 SKD.., SKB.., SKC..组合 kvs 值的 0.05% 与 SAX..组合

允许介质参见 " 介质兼容性和温度范围"表, 第 9页

介质温度-20…220 °C 2)

可调比DN 15‚ kvs ≤ 1.25 m³/h: >50

DN 15...150: >100

额定行程DN15- DN 50: 20 mm

DN 65-DN150: 40 mm

材料阀体 / 盲法兰EN-GJS-400-18-LT / P265GH

阀杆, 阀座, 阀塞不锈钢

密封函不锈钢

FEPM (无硅)

三通阀旁通口匹配件 ALF41B..钢 S235JRG2

Standards压力设备指令PED 97/23/EC

压力附件依照第 1 章, 第 2.1.4 节 流体组别 2PN 25


具有 CE 认证依照 3 章, 第 3 节(好 的工程实践)

≤ DN 40


类别 I, 具有 CE 认证DN 50…100


类别 II,

具有 CE 认证, 鉴定登记号 0036


DN 125…150


PN 标准ISO 7268

工作压力标准ISO 7005, DIN EN 12284

法兰连接标准ISO 7005

法兰阀长度DIN EN 558-1, 线段 1

阀门流量特性标准VDI 2173

泄漏率直通, 旁通依照

EN 60534-4 / EN 1349

水处理VDI 2035


环境条件

仓储环境: IEC 60721-3-1  等级  1K3

温度

-15…+55 ° C

相对湿度

5…95% r.H.

运输环境: IEC 60721-3-2  等级

2K3, 2M2

温度

-30…+65 ° C

相对湿度  < 95% r.H.

工作环境: IEC 60721-3-3  等级  3K5, 3Z11

温度  -15…+55 ° C

相对湿度  5…95% r.H.

环境兼容性  ISO 14001 (环境)

ISO 9001 (质量)

SN 36350 (环保产品)

RL 2002/95/EG (RoHS)


型号概览:(VVF53...)


型号口径(DN)Kvs(m³/h)Sv
VVF53.15150.16...4>50
VVF53.20206.3>100
VVF53.25258...10>100
VVF53.323216>100
VVF53.404012.5...25>100
VVF53.505031.5...40>100
VVF53.656563>100
VVF53.8080100>100
VVF53.100100160>100
VVF53.125125250>100
VVF53.150150400>100

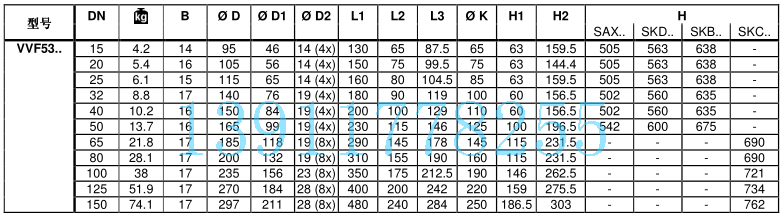

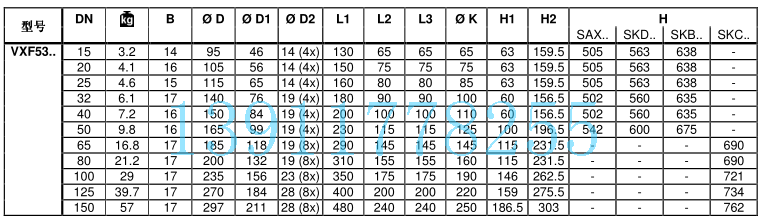

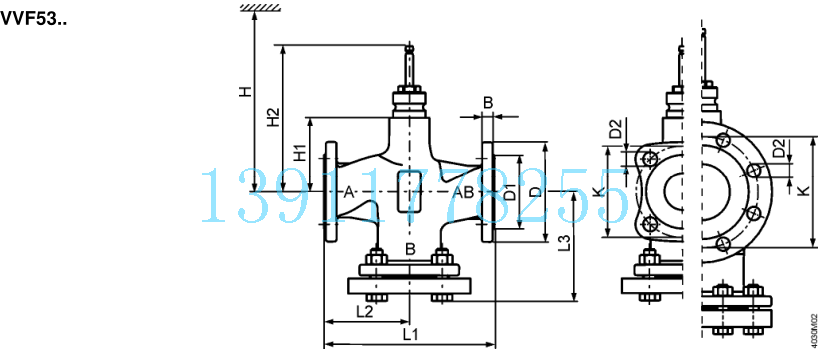

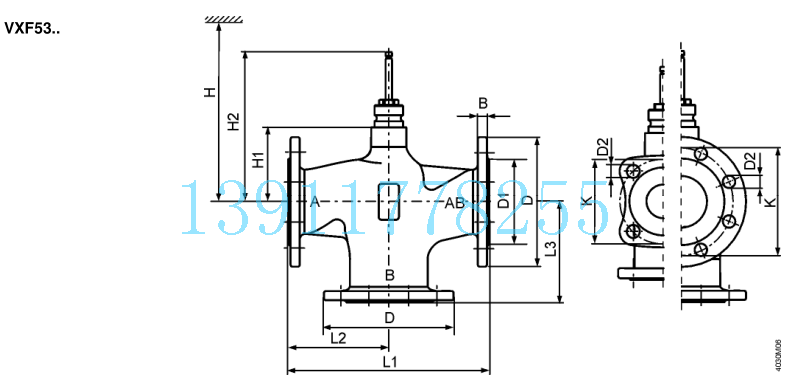

尺寸


型号

有效版本.

型号

有效版本.

VVF53.15-0.16

..A

VXF53.15-1.6

..A

VVF53.15-0.2

..A

VXF53.15-2.5

..A

VVF53.15-0.25

..A

VXF53.15-4

..A

VVF53.15-0.32

..A

VXF53.20-6.3

..A

VVF53.15-0.4

..A

VXF53.25-6.3

..A

VVF53.15-0.5

..A

VXF53.25-10

..A

VVF53.15-0.63

..A

VXF53.32-16

..A

VVF53.15-0.8

..A

VXF53.40-16

..A

VVF53.15-1

..A

VXF53.40-25

..A

VVF53.15-1.25

..A

VXF53.50-40

..A

VVF53.15-1.6

..A

VXF53.65-63

..A

VVF53.15-2

..A

VXF53.80-100

..A

VVF53.15-2.5

..A

VXF53.100-160

..A

VVF53.15-3.2

..A

VXF53.125-250

..A

VVF53.15-4

..A

VXF53.150-400

..A

VVF53.20-6.3

..A



VVF53.25-5

..A



VVF53.25-6.3

..A



VVF53.25-8

..A



VVF53.25-10

..A



VVF53.32-16

..A



VVF53.40-12.5

..A



VVF53.40-16

..A



VVF53.40-20

..A



VVF53.40-25

..A



VVF53.50-31.5

..A



VVF53.50-40

..A



VVF53.65-63

..A



VVF53.80-100

..A



VVF53.100-160

..A



VVF53.125-250

..A



VVF53.150-400

..A
