西门子VVP45/VXP45..西门子两通/三通电动调节阀-详细介绍:




VVP45…

VXP45…

VMP45…


二通和三通阀 PN 16



•  青铜阀体 CC491K (Rg5)

•  DN 10…DN 40

•  k vs 0.25…25m 3 /h

•  平垫圈外螺纹连接 G...B 符合 ISO 228/1

− 西门子提供配套的螺纹配件连接 ALG…

− SERTO 卡套接头,型号 SO 21…(供应商处有售)

•  手动调节

•  可配备 SSB... 或者 SSC... 电动执行器




用途

•  适用于在通风和空调系统中闭式水系统末端设备的控制,例如:诱导器、风机盘管、

小型的再热器和小型的再冷器,用于下列设备中:

− 两管制系统,有 1 个用于加热和冷却的换热器

− 四管制系统,有 2 个单独的用于加热和冷却的换热器

•  用于闭式区域加热系统,例如:

− 建筑物中的单个楼层

− 公寓

− 单个房间



型号概览

VVP45…VXP45…VMP45…DN连接kvsk   1)Sv
二通阀三通阀带有旁通的三通 阀A →ABB →AB
[m3/h][m3/h]
VVP45.10-0.25VXP45.10-0.25VMP45.10-0.2510G½B0.250.18> 50
VVP45.10-0.4VXP45.10-0.4VMP45.10-0.410G½B0.40.28> 50
VVP45.10-0.63VXP45.10-0.63VMP45.10-0.6310G½B0.630.44> 50
VVP45.10-1VXP45.10-1VMP45.10-110G½B10.7> 50
VVP45.10-1.6VXP45.10-1.6VMP45.10-1.610G½B1.61.12> 50
VVP45.15-2.5VXP45.15-2.5VMP45.15-2.515G¾B2.51.75> 50
VVP45.20-4VXP45.20-4VMP45.20-420G1B42.8> 50
VVP45.25-6.3VXP45.25-6.325G1¼B6.34.4> 50
VVP45.25-10VXP45.25-1025G1½B1010> 100
VVP45.32-16VXP45.32-1632G2B1616> 100
VVP45.40-25VXP45.40-2540G2¼B2525> 100



1)

仅对三通阀有效

DN = 标称口径

k vs = 当阀门全开 (H 100 )、阀门前后压差为 100 kPa (1 bar) 时,5 °C 至 30 °C 的冷却水每小时流过阀门

的额定流量

S v = 可调比 k vs / k vr

k vr = 最小 k v 值,在 100 kPa (1 bar) 压差情况下,还可以保持调节特性的最小流量。



附件


型号描述
ALG…2二通阀配套的 2 套螺纹配件,包括
- 两个连接螺母
- 两个接头和
- 两个平垫圈
ALG…3三通阀配套的 3 套螺纹配件,包括
- 三个连接螺母
- 三个接头和
- 三个平垫圈




设备组合

阀门SSB 执行器SSC 执行器西门子配套螺纹配件
∆pmax∆ps∆pmax∆ps
外螺纹内螺纹
[kPa][kPa][kPa][kPa]
VVP45.10-0.25 至 1.6400725ALG132
VVP45.15-2.5350350ALG142
VVP45.20-4350350ALG152
VVP45.25-6.3300300ALG202
VVP45.25-10300300ALG252
VVP45.32-16175175ALG322
VVP45.40-257575ALG402
VXP45.10-0.25 至 1.6
400ALG133
VXP45.15-2.5350ALG143
VXP45.20-4350ALG153
VXP45.25-6.3300ALG203
VXP45.25-10300ALG253
VXP45.32-16175ALG323
VXP45.40-2575ALG403
VMP45.10-0.25 至 1.6
4002 x ALG132
VMP45.15-2.53502 x ALG142
VMP45.20-43502 x ALG152
Data sheetN4891N4895


∆p max  =  阀门两端的最大允许差压,在此压差范围内相配执行器能在整个行程准确地驱动阀门

∆p s  = 在保证执行器可安全关闭的情况下,阀门两端的最大允许差压(关闭压差)




执行器概览

型号工作电压定位信号运行时间驱动力适用于 kvs 为 下列值的阀门
[V][秒][N]
SSB31...AC 230 V三位150200至6.3 m3/h
SSB81...AC 24 V三位150200至6.3 m3/h
SSB61...AC 24 VDC 0...10V75200至6.3 m3/h
SSC31...AC 230 V三位150300从 10 m3/h
SSC81...AC 24 V三位150300从 10 m3/h
SSC61...AC 24 VDC 0...10V30300从 10 m3/h



选型


∆p max =  阀门两端的最大允许差压,在此压差范围内相配执行器能在整个行程准确地驱动阀门

∆p v100 =  阀门全开且体积流量为 V 100 时阀门两端的压差

V & 100 =  阀门全开时 (H 100 ) 的体积流量

100 kPa =  1 bar  10 mWS

1 m 3 /h  =  0.278 l/s 水温为 20 °C



例如:

1  V & 100 = 0.083 l/s

2  ∆ p v100 = 9 kPa

3 → k vs - 值  = 1.0 m 3 /h




阀门流量特性

        V...45.10-0.25 至 V...45.25-6.3                                      V...P45.25-10 至 V...P45.40-25

阀门 V...45.10... 至 V...45.25-6.3 的旁通 B 中的 k vs 值仅具有直通控制通道 A → AB 中

k vs 值的 70 %(其他阀门型号为 100 %)。这样可以补偿热交换器或散热器的流动阻

力,从而使总流量

&V 100 尽量保持稳定。



工程注意事项

警告!

流向必须如箭头所示,即只能是 A  → AB  和 B  → AB 。

三通阀 VXP45...  和 VMP45...  仅适于合流应用

建议安装在回水管上,因为在供暖系统中,回水管的温度较低,这样可以延长阀杆密封

材料的寿命。


安装方位


调试注意事项

只有在手动旋钮或执行器已经正确安装完毕后才可以调试阀门。


手动调节

直通通道 A → AB 既可以通过执行器以电动方式开启,也可以通过手动方式开启。如果

是三通阀,旁通 B 节流或者关闭。

手动方式开启通道 A  → AB 时,开度最高仅达 70%(旁通关闭至 30 %)。只有 k vs  值为

10、16 和 25 的阀门才可以完全开启,此时旁通可以完全关闭。

阀门通过复位弹簧关闭。


维护

VVP45… 阀门无需维护。


警告

在进行阀门/执行器维护前:

• 停止水泵并切断水泵电源

• 关闭截止阀

• 释放管道系统中的压力并等待管路完全冷却

需要时,请断开执行器接线端子的接线。

再次使用阀门前需确保执行器已正确安装。


VVP45处理

在报废处理前,阀门必须拆分成各种分类的材料部件。

按照法律规定,某些部件可能需要特别处理,因为这些部件可能对生态环境造成危害。

必须遵循当地现行法规



技术参数


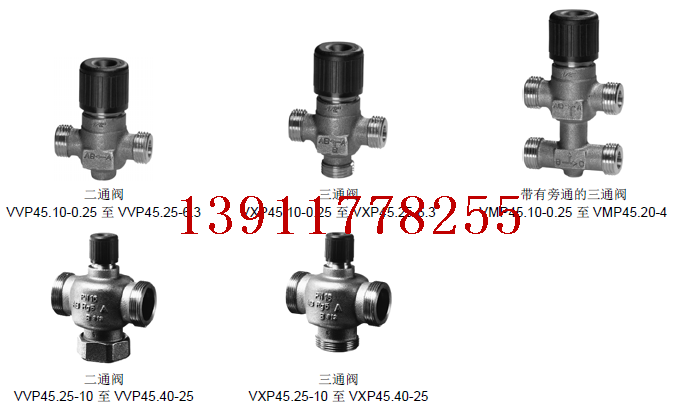

             二通阀                          三通阀                 带有旁通的三通阀

          VVP45...                                 VVP45                 ...                  VMP45...


型号DNGHH1H2L1L2L4重量
[inch][mm][mm][mm][mm][mm][mm][kg]
VVP45.10-0.25…1.610G½B> 20044.9≈ 546030200.26
VVP45.15-2.515G¾B> 20044.9≈ 546532,5200.3
VVP45.20-420G1B> 20048.9≈ 588040240.42
VVP45.25-6.325G1¼B> 20051≈ 608040490.76
VVP45.25-10G1½B> 28062.5≈ 7110552.562.51.4
VVP45.32-1632G2B> 28069≈ 7810552.563.51.95
VVP45.40-2540G2¼B> 28072≈ 8113065762.75



型号DNGHH1H2L1L2L3重量
[inch][mm][mm][mm][mm][mm][mm][kg]
VXP45.10-0.25…1.610G½B> 20044.9≈ 546030300.28
VXP45.15-2.515G¾B> 20044.9≈ 546532.532.50.34
VXP45.20-420G1B> 20048.9≈ 588040400.48
VXP45.25-6.325G1¼B> 20051≈ 608040400.64
VXP45.25-1025G1½B> 28062.5≈ 8110552.552.51.2
VXP45.32-1632G2B> 28069≈ 8810552.552.51.6
VXP45.40-2540G2¼B> 28072≈ 9113065652.3



型号DNGHH1H2KL1L2重量
[inch][mm][mm][mm][mm][mm][mm][kg]
VMP45.10-0.25…1.610G½B> 20044.9≈ 544060300.36
VMP45.15-2.515G¾B> 20044.9≈ 54406532.50.46
VMP45.20-420G1B> 20048.9≈ 585080400.64


螺纹配件


DN = 标称口径

G = 阀门螺纹(内管螺纹)

D = 无缝铜管和低碳钢管的外径



西门子VVP45,VXP45..,西门子两通电动调节阀,西门子三通电动调节阀,外螺纹连接,额定行程5.5mm,用于闭式系统,冷冻水和低温热水的控制

-外螺纹连接,额定行程5.5mm,用于闭式系统,冷冻水和低温热水的控制


西门子VVP45..系列电动调节阀技术参数:


额定冲程5.5mm
泄露量0--0.02% Kvs
介质温度1--110℃
阀门特性等百分比或线性
额定压力PN16
阀体青铜CC491K(Rg5)
阀杆、阀芯和阀座铬镍钢/Rg5/黄铜




型号概览:(VVP...)


VVP...

公称
直径
mm

Kvs
流量系数
[m3/h]

连接螺纹
SSC..
型 号[三通阀]


△Pmax[kPa]

△Ps[kPa]

VVP45.10-0.25

10

0.25

G1/2B"

400

725

VVP45.10-0.4

10

0.4

G1/2B"400725

VVP45.10-0.63

10

0.63

G1/2B"400725

VVP45.10-1

10

1

G1/2B"400725

VVP45.10-1.6

10

1.6

G1/2B"400725
VVP45.15-2.5152.5G3/4B"350350
VVP45.20-4204G1B"350350
VVP45.25-6.3256.3G1 1/4B"300300
VVP45.25-102510G1 1/2B"300300
VVP45.32-163216G2B"175175
VVP45.40-254025G2 1/4B"7575



△Pmax阀门最大允许压差;△Ps阀门关闭压差
安装套件ALG..2和ALS.. 必须单独订购。
