西门子电动调节阀VVF31....,VXF31...系列电动二通阀 三通阀
产品详情

西门子电动调节阀VVF31....,VXF31...系列电动二通阀/三通阀



西门子电动调节阀VVF31...,VXF31...系列二通阀/三通阀-详细介绍:

VVF31/VXF31系列西门子电动调节阀/西门子电动三通调节阀,水用两通/三通座阀,法兰连接,PN10,行程20mm/40mm

VVF31详细介绍全:

二通调节阀

法兰连接,PN 10



•  灰铸铁 EN-GJL-250  阀体

• DN 15-150

• k vs 2.5-315 m 3 /h

•  可与 SQX...  电动执行器或 SKD...- 、SKB...- 、SKC...-  电动液压执行器组合


用途

适用于暖通空调系统,作为调节阀或安全截止阀。

仅适用于闭式系统(有关气蚀现象,请参见第 6 页)。


技术参数:

材质:铸铁
阀芯:≤DN40铬镍钢/黄铜
≥DN50 铬镍钢/青铜
承压:PN10
连接:法兰
低温:-10°C
高温:150°C
阀杆行程:≤DN80:20mm
≥DN100:40mm- 适用于闭式循环系统中,冷冻水和低温热水的的控制


用途:
适用于供热系统、暖通空调系统中作为符合DIN32730标准的控制阀或安全截止阀。只适用于闭式系统。
介质
采用标准密封的标准阀门适用于以下介质:
冷冻水
低温热水
高温热水
防冻水
盐水
−25 ... +130 °C

1) 介质温度低于0 °C时:需要ASZ6.5阀杆加热元件来防止密封套内的阀杆冻结 2) 防冻水和盐水:最低 −10 °C 符合DIN 3158标准 (压力容器 I) 或最低−25 °C 符合 DIN 3158标准 (压力容器 II)


型号概览:(VVF31...)




公称直径
mm

Kvs
流量系数
[m3/h]


SQX

SKD

SKB

SKC
型 号[两通阀]

△Pmax

△Ps

△Pmax

△Ps

△Pmax

△Ps

△Pmax

△Ps

VVF31.15-2.5
VVF31.15-4

15

2.5
4

300

1000

300

1000

300

1000



VVF31.24
VVF31.25-6.3
VVF31.25
VVF31.25-10

25

5
6.3
7.5
10

300

1000

300

1000

300

1000



VVF31.39
VVF31.40
VVF31.40-25

40

12
19
25

300

525

300

775

300

1000



VVF31.50
VVF31.50-40

50

31
40

300

325

300

475

300

1000



VVF31.65
VVF31.65-63

65

49
63

175

175

275

275

300

750



VVF31.80
VVF31.80-100

80

78
100

100

100

175

175

300

500



VVF31.90
VVF31.100-160

100

124
160







200

300

VVF31.91
VVF31.125-250

125

200
250







150

200

VVF31.92-300
VVF31.150-315

150

300
315







100

125




介质温度在 150 °C 下适用

H 100 =  额定行程

∆p max  =  阀门两端的最大允许差压,在此压差范围内相配执行器能在整个行程准确地驱动阀门

∆p s  = 保证执行器可安全关闭的前提下,阀门两端的最大允许差压(关闭压差)




西门子电动调节阀VVF31型号详细介绍:



DN  =  标称口径

k vs  =  当阀门全开 (H 100 )、阀门前后压差为 100Kpa (1 bar) 时,5 °C 至 30 °C 的水每小时流过阀门的额定

流量

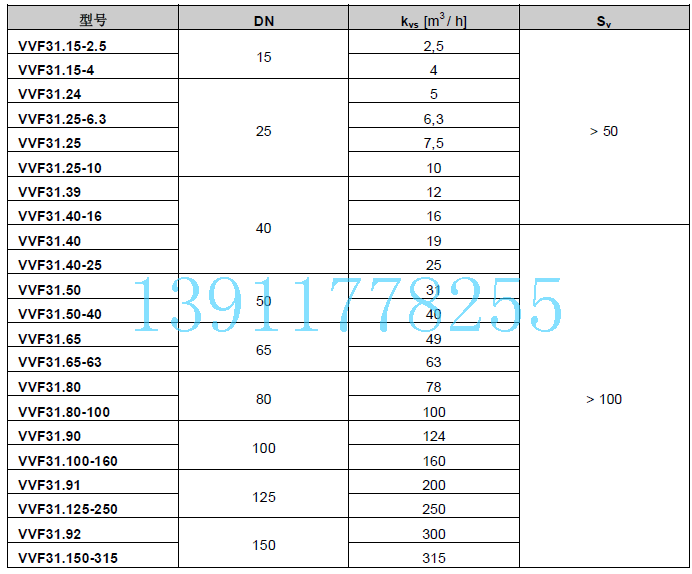

S v  =  可调比 k vs  / k vr

k vr  =  在压差为 100kPa (1 bar) 时,还可以保持调节特性的最小流量


△Pmax阀门最大允许压差;△Ps阀门关闭压差


技术设计/ 机械设计

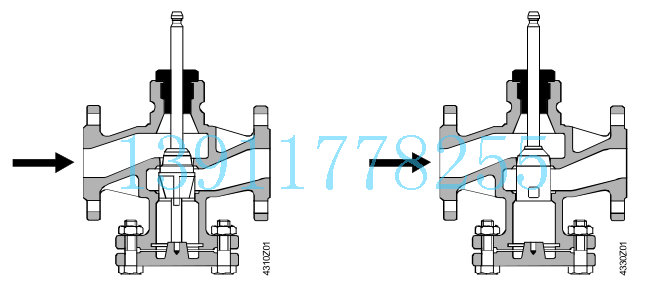

阀体剖面图


            DN 15–40                                              DN 50–150

              关阀方向与水压方向相反                      关阀方向与水压方向相反

              带导向的阀塞直接与阀杆连接。

              阀座直接在阀体上加工成型。



选型

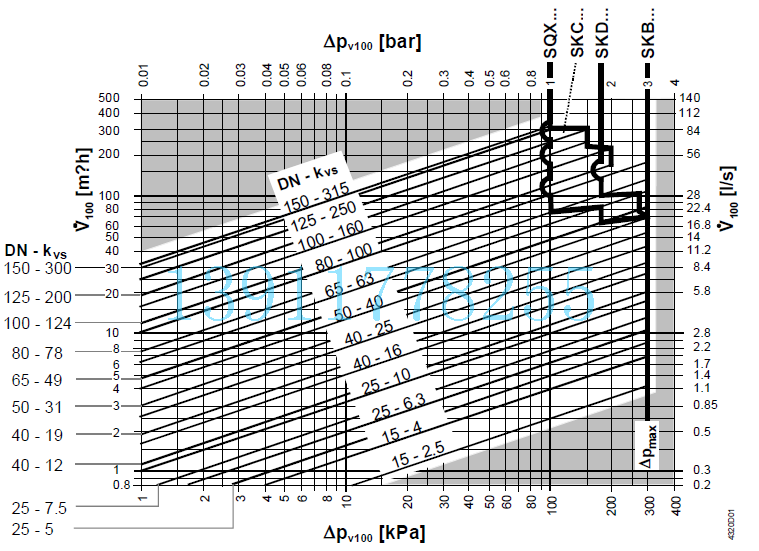

流量 曲线 图



Dpmax = 阀门两端的最大允许差压,在此压差范围内相配执行器能在整个行程准确地驱动阀门

Dpv100 = 阀门全开且体积流量为 V100 时阀门两端的压差

V& 100 = 阀门全开时(H100) 的体积流量

100 kPa = 1 bar » 10 mWG

1 m3/h = 0.278 l/s 水温为20 °C

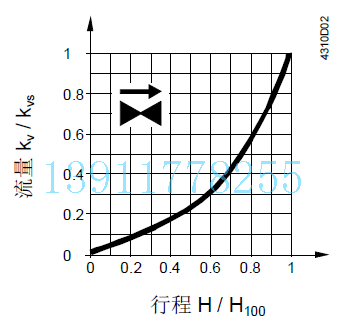

流量特性

  • 0–30%  →  线性

    30–100%  →  等百分比

    n gl = 3 符合 VDI / VDE 2173

    标准

    k vs - 值 100,160,250,315  m 3 /h:

    0–30%  → 线性

    30–75%  → 等百分比 ( n gl = 3)

    符合 VDI / VDE 2173

    75–100%  → 最大流量  k v100 的最优化方案


气蚀现象

气蚀现象会加速阀塞以及阀座的磨损,还会产生不良噪音。如果不超出在第5 页的流量

曲线图中显示的压差和并遵守如下图所示的静压,气蚀现象可以避免。



冷冻水注意事项


要避免冷冻水回路中的气蚀现象,要保证阀门出口有足够的背压,例如:在换热器后安

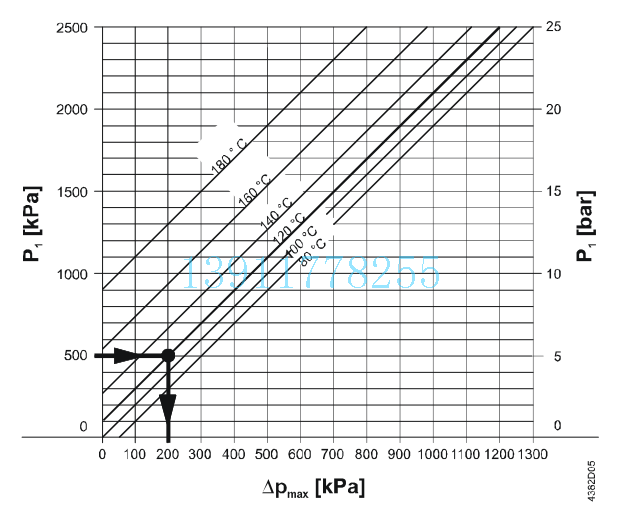

装一个节流阀。根据下面的80 °C 曲线流程图选择流经阀门的降压最大值。

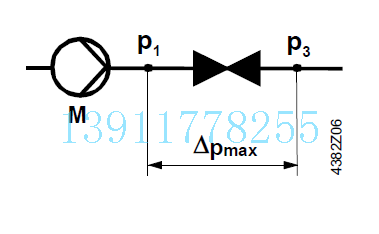

Dpmax = 阀门处于几乎关闭状态时,阀门两端的最大允许差压,

很大程度上可以避免气蚀

p1 = 入口静压

p3 = 出口静压

M = 水泵

J = 水温


高温热水示例:


入口静压p1: 500 kPa (5 bar)

水温: 120 °C

如上图所示,当阀门处于几乎关闭状态时,最大允许差压Dpmax 是200 kPa (2 bar)。

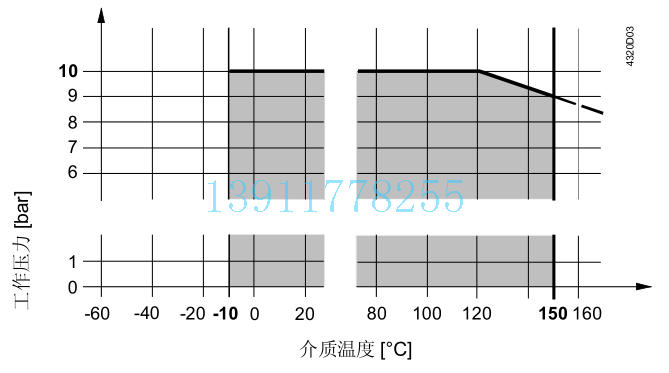

工作压 力 与 介质温度

曲线


工作压 力及介质温度范围 参 照 ISO 7005 。

必须遵循当地现行法规。



注意事项

工程


建议安装在回水管上,因为在供暖系统中,回水管的温度较低,这样可以延长阀杆密封

材料的寿命。

为加强阀门使用时的安全性,无论在开式系统中或闭式系统中都在阀门前端加装过滤

器。

介质温度低于 0 °C 时,要使用 ASZ6.5 电子阀杆加热元件来防止密封函内的阀杆冻结。

为安全起见,该加热元件的工作电压设计为 AC 24 V,功率为 30 W。


安装

阀门和执行器便于现场组装,无需特殊工具也无需做任何调整。

阀门供货时附有安装说明书,编号为 74 319 0509 0。

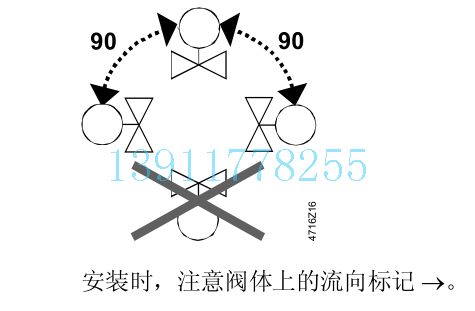

安装方位


调 试


只有在 执行器 已经正确安装完毕后才 可 以 调 试 阀门 。

阀杆缩进:  阀门打开  = 增加流量

阀杆伸出:  阀门关闭  = 减少流量



维护


VVF31... 阀门无需维护。

注意:在进 行阀门 /  执行器 维护前:

•  停止水泵并切断水泵 电 源

•  关闭截止 阀

•  释放管道系统中 的压 力并等待管路完全冷却

  需要 时, 请断开 执行器接 线端 子的接 线。

  对 阀门 再次 调 试前需确保 执行器 已正确安装。


在报废处理前,阀门必须拆分成各种分类的材料部件。

按照法律规定,某些部件可能需要特别处理,因为这些部件可能对生态环境造成危害。

必须遵循当地现行法规。


技术参数

功能参数

承压等级  PN 10 依照 ISO 7268 标准

工作压力  符合 ISO 7005 标准,请参见第 6 页工作压力与

介质温度曲线图

流量特性  • 0–30%     • 线性

     • 30–100%   • 等百分比;n gl = 3 符合 VDI / VDE 2173 标准1)

泄漏率   k vs 值的 0–0.02% 符合 DIN EN 1349标准

允许介质  冷冻水、低温热水、高温热水、掺有防冻剂的水、盐水;

建议:水处理需依照 VDI 2035 标准

介质温度2)  -10 – +150 °C

可调比 S v DN 40:  >50

      DN 50–150: >100

行程       DN 15–80:  20 mm

      DN 100–150: 40 mm


工业标准  欧盟压力设备指令  PED 97/23/EC

       欧盟压力附件  依照第 1 章,第 2.1.4 节

      流体组别 2:  • DN 15–100  • 无需 CE 标识,依照 3 章,第 3 节(工程惯例)

     • DN 125–150  • 类别 I,具有 CE 标识

材料      阀体  灰铸铁 EN-GJL-250

      阀杆  不锈钢

          阀芯  DN 15–40:  黄铜

               DN 50–150: 青铜

         密封函  黄铜,无硅

          密封材料  EPDM O 型环,无硅

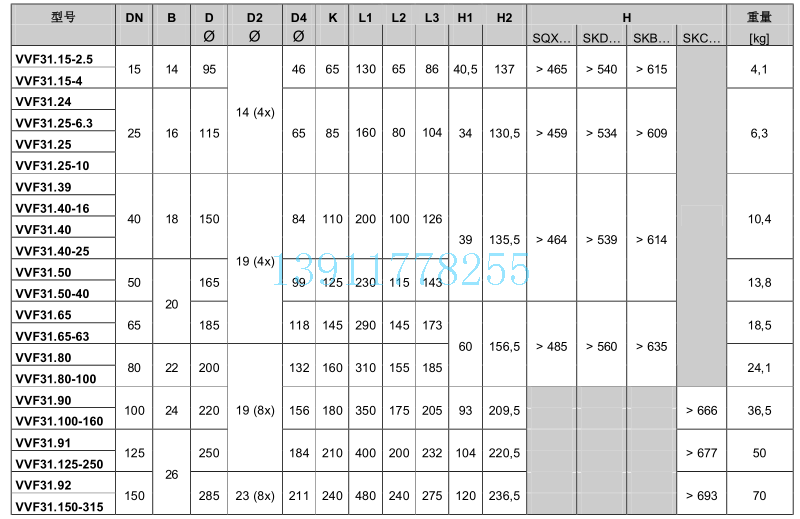

尺寸 / 重量      参见“尺寸”

        法兰连接  符合 ISO 7005 标准



(1)k vs -值为 100, 160, 250, 315 m 3 /h:最大流量k vs 的最优方案是超过 75% 行程的流量特性,

请参见第 5 页。

(2) 介质温度低于 0 °C 时,需使用电子阀杆加热元件 ASZ6.5。

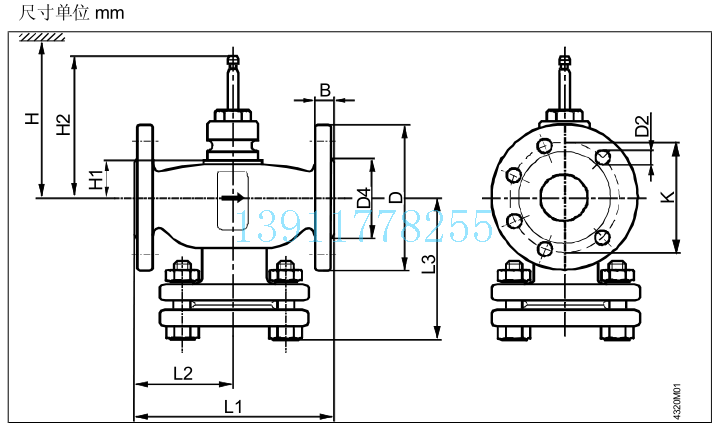

DN = 标称口径

H  = 执行器总高度,包括了为安装、接线、运行、维护等工作预留的离墙壁或天花板的最小距离

H1 = 从管道中心线到执行器安装基面上部边缘的高度

H2 = 管道中心线到阀门关闭时即阀杆完全伸出时的高度




型号概览:(VXF31...)


公称直径
mm

Kvs
流量系数
[m3/h]


SQX

SKD

SKB

SKC
型 号[三通阀]

△Pmax

△Pmax

△Pmax

△Pmax

VXF31.15-2.5
VXF31.15-4

15

2.5
4

300

300

300


VXF31.24
VXF31.25-6.3
VXF31.25
VXF31.25-10

25

5
6.3
7.5
10

300

300

300


VXF31.39
VXF31.40-16
VXF31.40
VXF31.40-25

40

12
19
25

300

300

300


VXF31.50
VXF31.50-40

50

31
40

300

300

300


VXF31.65
VXF31.65-63

65

49
63

175

275

300


VXF31.80
VXF31.80-100

80

78
100

100


175

300


VXF31.90
VXF31.100-160

100

124
160




200

VXF31.91
VXF31.125-250

125

200
250




150

VXF31.92-300
VXF31.150-315

150

300
315




100



△Pmax阀门最大允许压差;△Ps阀门关闭压差

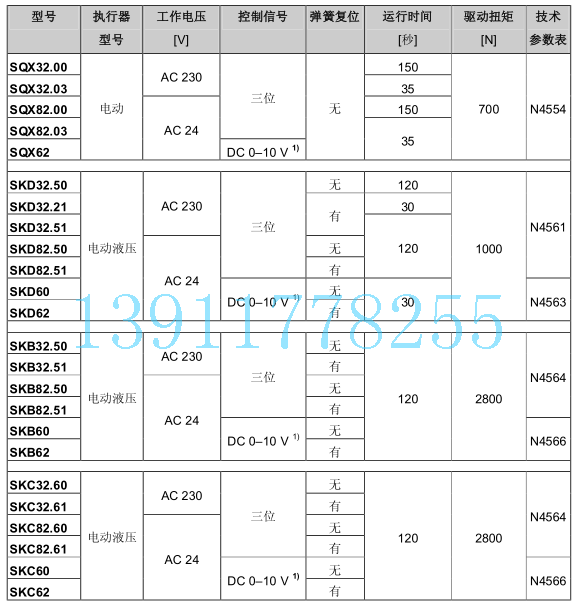

西门子执行器概览


1) 或 DC 4–20 mA
