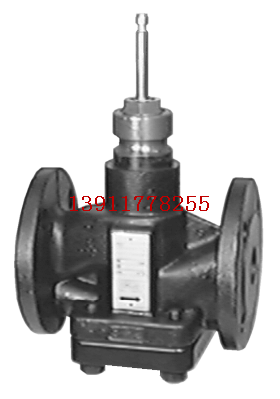

VVF45...系列电动二通阀
产品详情

VVF45...系列电动二通阀


VVF45西门子蒸汽电动调节阀-详细介绍:


- 适用于开式系统和闭式系统中低压热水、生活热水、高压热水、热油、饱和蒸汽和过热蒸汽(后缀带4 如:VVF45.50(4))


技术参数:

材质:球墨铸铁
阀芯:铬镍钢
密封:特弗伦
公称:PN16
连接:法兰
耐温:-25°C...150℃/(180℃,蒸汽阀后缀带4 如:VVF45.50(4))
阀杆行程:DN50:20mm;DN65-DN150:40mm

优点
强力 - 适用于大流量大压差
安全可靠 - 即使在恶劣的工作条件下
经济 - 大推力长寿命


特点
定位时间在30s - 120s
输出力达2,800 N,关断压力最高可达4,000 kPa
用于安全使用要求,具有8s时间内的弹簧复位功能
无磨损和超长工作寿命
金属阀座介质温度可达 220 °C - 热油介质可达 350 °C
优化的阀芯设计能防止杂物积累和降低噪声
泄漏率 < 0.02% kVS
三通阀可用作混流阀或用作分流阀
公称压力可达PN 40,口径可到DN 150的螺纹连接/法兰连接阀
kVS可高达300 m3/h
阀门前后压差可达1,600 kPa


型号概览:(VVF45...)



公称直径
mm

Kvs
流量系数
[m3/h]


SQX

SKD

SKB

SKC
型 号[两通阀]

△Pmax

△Ps

△Pmax

△Ps

△Pmax

△Ps

△Pmax

△Ps

VVF45.49
VVF45.50

50

19
31

-

-

-

-

1200

1600



VVF45.65

65

49







1000

1600

VVF45.80

80

78







700

1600

VVF45.90

100

124







450

1600

VVF45.91

125

200







300

1600

VVF45.92

150

300







200

1600



△Pmax阀门最大允许压差;△Ps阀门关闭压差
